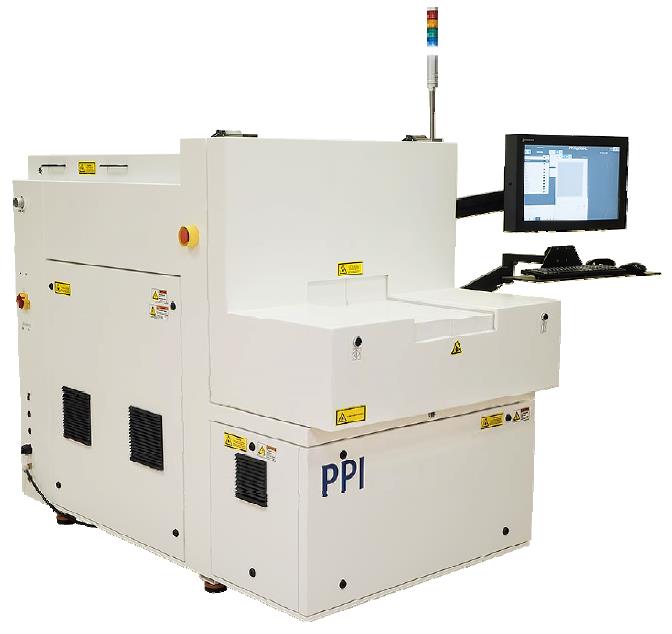

RapiTrim™ 레이저 트림 및 테스트 시스템 RapiTrim™ Laser Trim and Test System for the embedded PWB and Hybrid IC
레이저 트리밍은 표면실장저항(칩저항)을 정밀한 값으로 만드는데에 이미 수십년에 걸쳐 검증 되었다. 보드 설계자와 PWB 제조사는 임베디드 패시브 소자를 내층회로에 직접 실장하는 기술을 최근 개발하였다. 스크린을 사용하여 페이스트를 인쇄하는 후막저항과 증착하여 만드는 박막저항이 둘다 성공하였다. 임베디드 수동소자의초기 목표는 복잡한 보드의 크기와 무게를 줄이기 위한것이었으나, 지금은 내층의 수를 줄이는 쪽으로 기울고 있다. 응용과 설계에 의존하여, 부가적인 잇점으로는 전기적 특성을 향상하고, 설계 유연성을 증가하고, 솔더 연결점에서 더 나은 신뢰성을 부여한다. 따라서 부품의 숫자가 줄어들고, 표면실장 비용이 줄어드는 대량생산으로 최종 보드 가격을 절감 할 수 있다. Laser trimming of surface mount resistors to achieve tight tolerances has been an accepted process for many years. Board designers and PWB manufacturers have been developing and validating processes to embed resistive materials into inner layer circuit traces of the PWB. Both screened-on thick film pastes and deposited thin film materials have proven successful. The initial goals of embedding these passive components are to reduce the size and weight of complex boards, often through an available reduction in the number of layers required. Depending on the application and design, additional benefits can be improved electrical performance, increased design flexibility, and better reliability (fewer solder joints). once implemented in volume, the cost for the finished board will also decrease through reduced part count and assembly costs.
Double-plunge trim in thick-film paste.
Serpentine trim on thin-film resistor.

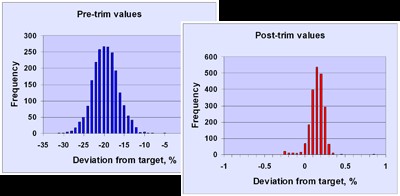

원재료 공급자는 페이스트나 필름의 저항공차를 +/-5% 부터 15%까지 보장한다. 따라서 개별적으로 적은 공차를 가진 부품으로 만들기 위한 회로형성과 사양을 제공한다. 저항은 최종목표값 대비하여 낮은 값으로 만들어, 레이저를 이용하여 고정밀의 저항을 트리밍한다. 전형적으로 초기값 -15%의 공차를 +/-1%이내로 트리밍할 수 있다. Material suppliers have improved the tolerances of the pastes or films to the ±5% to 15% range. However, there are many applications in which the individual component tolerances must be tightly held in order for the complete circuit to perform to specification. Resistors are formed with lower values than the target, and applying laser cutting techniques the resistive value is trimmed up to the target with high precision. A typical -15% initial distribution can be trimmed to ±1% very efficiently.
싱글플런지 트리밍은 높은 정밀도로 트리밍을 할 수 없으므로, 주로 더블플런지나 L-트리밍으로 하여 고 정밀도저항을 만든다. 또한, 싱글플런지를 적층한 서펜틴 패턴으로 트리밍하여 고저항을 만든다. In cases where a single-plunge cut does not provide adequate precision, double-plunge and L-cuts can also be employed. A staggered series of single-plunge cuts are used to form a serpentine pattern, generating resistors of high value.
