펨토초 레이저 초정밀 마이크로머시닝 시스템

Sabray

펨토초 레이저 초정밀 마이크로머시닝 시스템

fs Laser Ultra-precision Micromachining System, Phidia based ultrafast 3-axis Micromachining System









개요 Overview of Sabray

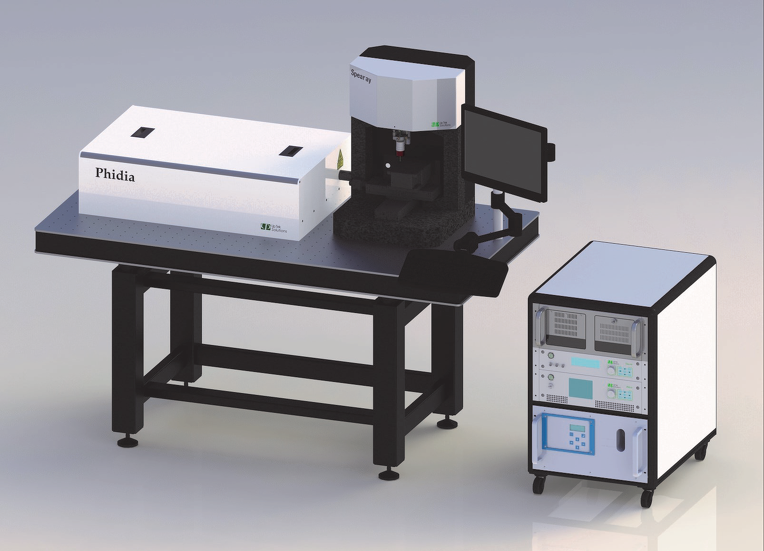

Sabray fs Micromachining System은 초정밀 미세 기계 가공 도구로 주로 UpTek Solutions의 Phidia 펨토초 레이저, Spearay 시리즈 레이저 프로세싱 모듈, 독일 Scoroff 고급 캐비닛 및 컴팩트한 구조를 기반으로 합니다. Sabray는 산업 등급의 장시간 적용 분야에서 높은 신뢰성과 안정성으로 입증되었습니다.



Phidia의 40fs ~ 100fs의 초단 펄스 폭과 최대 5W의 출력으로 Sabray는 거의 모든 유형의 재질을 효율적으로 처리 할 수 ​​있습니다. Spearay의 대리석 베이스와 갠트리 구조는 시스템이 처리 과정에서 매우 안정적임을 보장합니다. 이송 플랫폼의 높은 이동 정밀도와 넓은 스캔 범위는 초정밀 처리를 위한 광범위한 영역을 제공합니다.



초정밀 가공 분야의 강력한 도구인 Sabray는 금속, 반도체, 세라믹 및 기타 재질 드릴링 및 절단뿐만 아니라 레이저 에칭, 표면 처리 및 3D 조각, 터치 스크린 ITO 절단에 널리 사용될 수 있습니다. 산업 및 과학 사용자에게 이상적입니다.



Sabray fs Micromachining System is an ultra-precision micromachining tool, which is mainly based on UpTek Solutions Corp’s Phidia femtosecond laser system, Spearay series laser processing module, German Scoroff high-end cabinet, and with the features of compact structure. Sabray is proven for high reliability and stability in industrial grade long time application.



The 40fs to 100fs ultra-short pulse width and up to 5W output power from the Phidia enable the Sabray to process almost every type of materials efficiently. The marble base and gantry structure of the Spearay ensure the system very stable in processing. High moving precision and large scanning range of the translate platform provide extensive area for ultra-precision processing.



As a powerful tool in the ultra-precision processing field, Sabray can be widely used in the laser etching, surface treatment and 3D carving, touch screen ITO cutting, as well as metals, semiconductors, ceramics and other materials drilling and cutting. It is ideal for industrial and scientific users.





특징 FEATURES

• 산업용 현장 검증된 긴 수명의 펨토초 레이저 Industrial grade and field-proven long-life femtosec-ond system

• 레이저 가공 헤드의 모듈 설계 Modular design of the laser processing head

• 대리석 받침 및 겐트리 구조, 신뢰성 및 안정성 Marble base and gantry structure, high reliability and stability

• 고정밀 이동 및 넓은 스캐닝 영역 High moving precision and large scanning range

• 다양한 펨토초 레이저 호환 Compatible with other ultra-fast laser system





적용분야 APPLICATIONS

• 극초정밀 드릴 및 커팅 Ultra-precision drilling and cutting

• 초고속 레이저 에칭 Ultrafast laser etching

• 터치스크린의 ITO 커팅 Touchscreen ITO cutting

• 표면 개질 및 입체 표면 조각 Surface preparation or 3D surface engraving



다양한 적용 분야를 위하여, Sabray는 다양한 레이저 처리 모듈인 Spearay와 함께 설치됩니다.

For different application fields, Sabray is installed with different Spearay which is laser processing modules:





선택사양 Optional accessories and typical parameters

-트리패닝 가공 헤드 (정밀 드릴을 위한) Trepanning processing head（for precision drilling）

-높은 NA 대물렌즈 (스크라이빙과 커팅을 위한) High NA objective（for scribing and cutting）

-스캐닝 갈바노미터 헤드 (레이저 마킹을 위한) Scanlab’s scanning galvanometer（for laser marking）





전형적인 적용분야 Typical Applications

- 초정밀 드릴 및 커팅 Ultra-precision drilling and cutting

Sabray 펨토초 레이저 마이크로 머시닝 시스템은 SiC, 반도체, 세라믹 및 사파이어와 같은 취성 재질을 드릴링 및 절단 할 수 있습니다. 트리패닝 가공 공정 헤드를 채택하여 Sabray는 높은 종횡비의 미세 다공성 제조를 실현할 수 있습니다.

Sabray femtosecond laser micromachining system can drilling and cutting on the brittle materials such as SiC, semiconductor, ceramics and sapphire. By adopting the trepanning processing head, Sabray can realize high aspect ratio micro porous fabrication.



- 터치스크린 ITO 커팅 및 고정밀 스크라이빙 및 커팅 Touchscreen ITO cutting and high precision scribing and cutting

Sabray 펨토초 레이저 마이크로 머시닝 시스템은 적합한 개구 수를 가진 포커싱 대물 렌즈를 채택함으로써, 고 에너지 레이저를 출력 할 수 있으며, Sabray는 고효율 및 초정밀 휴대 전화 스크린 커버 유리 및 ITO 전도성 필름 스크라이빙과 같은 다양한 재질 가공에 사용될 수 있습니다. 절단은 산업 사용자에게 특히 적합합니다.

Sabray femtosecond laser micromachining system can output high energy laser, by adopting the focusing objective lens with suitable numerical aperture, Sabray can be used for many kinds of materials processing, such as high efficiency and ultra-precision mobile phone screen cover glass and ITO conductive film scribing and cutting, this is especially suitable for industrial users.



- 표면 개질 및 입체 표면 조각 Surface preparation and 3D surface engraving

Sabray 펨토초 레이저 마이크로 머시닝 시스템은 2D 표면 구조뿐만 아니라 나노 미터 크기의 3D 미세 구조를 생성하는 데에도 사용됩니다.

Sabray femtosecond laser micromachining system is used not only in the 2D surface structure fabrication, but also to produce 3D microstructure with the size of nanometer scale.



- 초고속 레이저 에칭 Ultrafast laser etching

Scanlabs의 대형 필드 고속 스캐닝 갈바노미터가 장착된 Sabray 펨토초 레이저 마이크로 머시닝 시스템은 초정밀 조각, 에칭에 사용될 수 있으며 투명한 재질로 3D 고정밀 조각을 실현할 수 있습니다.

Sabray femtosecond laser micromachining system equip with Scanlabs’ large field high-speed scanning galvanometer can be used for super precision engraving, etching, also can realize the 3D high precision engraving in the transparent material.
