[참고자료]
레이저 트리밍 공정의 필요성에 대하여

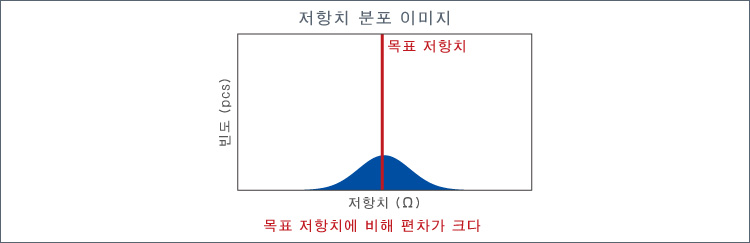

후막 칩 저항기는 스크린 인쇄로 각 층을 형성하고 있다. 알루미나 기판 상에 수백개 이상의 저항체 형성을 한번에 실행하므로, 미세하게 인쇄 상태에 따라 저항치에 편차가 발생하게 된다. 저항치 편차가 발생된 채로 칩을 만들면 원하는 저항치는 일부 밖에 얻을 수 없다. 이에 따라, 저항치 조정을 위한 공정인 「레이저 트리밍」이 있어야 한다.

[Passive Trimming] 레이저 트리밍이란?
레이저 트리밍은 저항체를 1소자씩 측정하면서 레이저로 트리밍하여 원하는 저항치를 얻음과 동시에 편차를 억제하는 공정이다.
미리 목표 저항치보다 낮아지도록 저항체를 인쇄한 후, 저항체를 트리밍함으로써 전류 경로가 좁아지고 저항치가 높아진다.
목표 저항치를 달성한 시점에서 트리밍을 멈추면 칩의 편차가 작아진다.

Laser Resistor Trimming Types
|
With laser trimmed resistors ATP can achieve tolerance of ±0.5% depending on design and material. Polished material is recommended when tighter tolerances are needed. Most laser trim types can achieve the ±1.0% without difficulty as long as the TaN area is large enough. See Recommended Minimum Trimmable TaN Area chart.
Below are listed all the different types of resistors that can achieve these types of tolerances. |
|
| Resistors with ±0.05% |
Top Hat, Scan |
0.008" × 0.008"(0.200mm × 0.200mm) |
| Resistors with ±1% |
Top Hat, Scan |
0.004" × 0.004"(0.100mm × 0.100mm) |
| Resistors with ±2% |
Top Hat, Scan |
0.003" × 0.003"(0.076mm × 0.076mm) |
| Resistors with ±5% |
Top Hat, Scan, L Cut,
Plunge Cut |
0.003" × 0.003"(0.076mm × 0.076mm) | Laser beam spot trim typical size is 0.001" (25.4um).
|
Laser Trim Types |
|
|
|
|
Plunge Cut: The most economical laser trim type. This is primarily due to the minimum amount of time required to trim the resistor with this technique. Overall tolerance accuracy can be less than the other methods. This method is recommended for DC applications.
|
|
|
|
|
L Cut: This method offers increased tolerance accuracy over the Plunge Cut. Due to longer time required to perform this cut, it is slightly more expensive. This method is recommended for DC applications.
|
|
|
|
|
Serpentine Cut: This trim type allows wider final value flexibility than the Plunge or L Cut. However, due to the increased number of cuts per resistor required, the price can increase substantially. This method is recommended for DC applications.
|
|
|
|
|
Scan Cut: This method offers both high accuracy and high frequency compatibility. The resistor material is typically removed from each edge of the resistor equally. This technique typically requires considerably more time per resistor than the other trim types. It is also more expensive. This method is recommended for all applications.
|
|
|
|
|
|
| Plunge Cut |
DC |
Minimum cost. |
Typically applicable only for DC applications. Limited tolerance capability. |
| L Cut |
DC |
Increased Accuracy—Lower tolerances |
Typically applicable only for DC applications. Slightly higher cost than Plunge cut. |
| Serpentine Cut |
DC
High value resistors |
Increased Accuracy—Lower tolerances.
Wider final value flexibility. |
Typically applicable only for DC applications. Higher cost than Plunge or “L” cut (depends on quantity of cuts required). |
| Scan Cut |
All |
Compatible with high frequency applications.
Excellent tolerance accuracy. |
Highest cost. | |
|
|
|
|
|
|
|
|
|
|
|
|
[Function Trimming]세이코 인스트루먼츠,
감시용 타이머와 리셋 기능 내장된 혁신적인 차량 애플리케이션용
S-19500/19501 시리즈 LDO 전압조정기 출시
뉴스와이어 | 입력 2014.07.30 11:18
(지바, 일본=뉴스와이어) 세이코 인스트루먼츠(Seiko Instruments Inc., SII, 이하 세이코)는 제어가 용이한 감시용 타이머와 실행을 간편화한
리셋기능을 내장한 S-19500/19501 시리즈 LDO 전압조정기 출시를 발표했다.
신제품 조정기는 자동차의 전기 기기들에 안정적인 전기 공급과 마이크로컨트롤러(microcontroller) 관제를 위한 사용에 최적화되어 있다.
전통적으로 마이크로컨트롤러의 안전을 위해 외부에서의 관제가 요구되어 왔고, 이를 위해 단일 기능 IC로 회로를 설계할 경우
복잡한 회로 설계와 부품의 수가 증가하는 문제가 있었다.

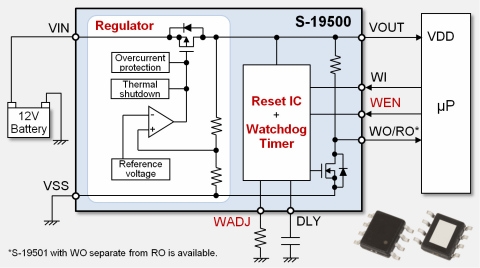

신제품 S-19500/19501 시리즈는 LDO 조정기, 리셋 IC, 감시용 타이머를 하나의 칩으로 통합함으로써 이러한 문제를 해결했을 뿐 아니라,
감시용 타이머의 제어를 용이하게 해 소프트웨어 인터페이스를 단순화했다.
내장 LDO 조정기의 부하 전류에 따라 감시용 타이머를 자동으로 온/오프할 수 있어 마이크로컨트롤러가 작동하지 않을 때,
불필요한 관제를 하지 않는다.
또한 WEN 단자는 마이크로컨트롤러를 시작하거나 외부 회로를 사용하지 않고, 소프트웨어를 업데이트하는 동안 시스템이 안정화될 때까지
감시용 타이머를 강제적으로 온/오프 할 수 있다.
세이코의 이 혁신적인 디자인은 고객들이 디자인과 소프트웨어를 단순화하고 부속품의 수를 줄이고 공간을 늘릴 수 있도록 해 준다.
세이코의 독자적인 레이저 트리밍(laser-trimming) 기술로 +/-2.0%의 출력전압 정밀도와
기준 온도 범위에서 +/-100mV의 검출전압 정밀도를 달성했다.
또한 리셋 해제 지연 시간과 감시용 타이머 관제 시간 모두를 조절하는 데 필요한 콘덴서를 하나에 통합했다.
결과적으로 단자의 수가 감소해 소형 8핀 HSOP-8A 패키지 (5.02×6.0×1.68 mm)를 실현할 수 있었다.
고객들은 리셋 출력 단자가 감시용 출력 단자와 분리되어 있는 S-19501 시리즈를 선택할 수 있다.
출력 전압은 3.0 V에서 5.3 V까지 0.1 V단위로 선택할 수 있다. 작동 온도는 -40 ℃에서 +125 ℃까지이며 정격은 45V다.
AEC-Q100(자동차 전자부품협회 신뢰성 스트레스테스트, Automotive Electronics Council reliability stress test)와
PPAP(자동차생산부품승인절차, Automotive Production Parts Approval Process) 승인은 현재 진행 중이다.
상세정보는 아래 사이트 참조
http://datasheet.sii-ic.com/en/voltage_regulator/S19500_19501_E.pdf
영문 사이트: http://www.sii-ic.com/en/
세이코 인스트루먼츠(Seiko Instruments Inc., SII) 소개 http://www.sii.co.jp/en/
[이 보도자료는 해당 기업에서 원하는 언어로 작성한 원문을 한국어로 번역한 것이다.
그러므로 번역문의 정확한 사실 확인을 위해서는 원문 대조 절차를 거쳐야 한다.
처음 작성된 원문만이 공식적인 효력을 갖는 발표로 인정되며 모든 법적 책임은 원문에 한해 유효하다.]
출처:Seiko Instruments Inc.
보도자료 통신사 뉴스와이어(www.newswire.co.kr) 배포
